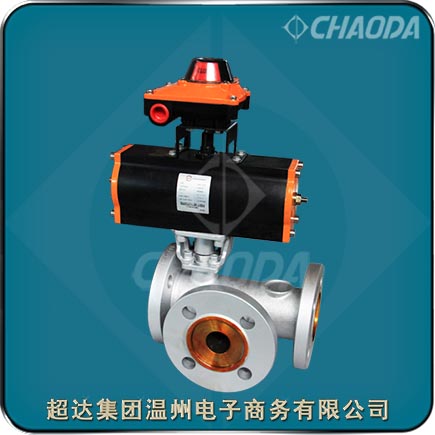

組合式三通球閥

    超達集團專業研制生產組合式三通球閥等閥門產品，超達生產的組合式三通球閥具有管道壓力推動球體輔助密封、結構長度與L型三通球閥相同、操作方式與L型三通球閥相同、整體式閥體結構設計等結構特點。

    以往全國各焦化廠焦?fàn)t高壓氨水噴射循環系統高低壓轉換均使用Q44F- 40 DN25L型三通球閥，該閥門其主要密封部件由左、右兩個聚四氟乙烯閥座與一個帶L型通道的球體組成。閥門剛出廠使用時，因兩側閥座與球體之間有一定的裝配預緊力，所以閥門在一段時間內能保持密封。由于聚四氟乙烯閥座在一定的溫度和壓力的作用下會產生冷流變形，同時，球閥在使用過程中閥座也會有一定的磨損，尤其是球體L型通道兩出口之間形成的狹小部位對閥座的刮削作用以及雜質和焦油的粘附，更加加劇了閥座的損傷，用于焦?fàn)t高壓氨水噴射循環系統高低壓轉換的L型三通球閥，其高壓、低壓兩個進口側的壓差很大，高壓介質就產生一個將球體推向低壓側閥座的作用力，在閥門使用一定的時間后，隨著聚四氟乙烯閥座的逐漸變形，閥座與球體的裝配預緊力逐漸消失，較終在閥座與球體之間出現間隙。

    焦?fàn)t氨水系統專用閥門—組合式三通閥是超達閥門集團股份有限公司（原浙江超達閥門股份有限公司）的國家專利產品，其他公司生產的均為假冒偽劣產品，請客戶認準“超達”牌閥門。

口徑：DN20～DN32
壓力：PN40～PN64
材質：碳鋼、不銹鋼
驅動：手動、電動、氣動
應用：焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

組合式三通球閥產品簡介

    組合式三通球閥適用于DN20～DN32、PN40～PN64的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的組合式三通球閥適用于焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統。組合式三通球閥的驅動方式為手動、氣動或電動。組合式三通球閥一般采用法蘭連接。

    當L型三通球閥高壓端關閉，低壓端開啟時，高壓端的氨水就會從閥座與球體的間隙處泄漏到出口端。由于聚四氟乙烯閥座在一定的壓力和溫度的作用下總會產生冷流變形，閥座與球體的裝配預緊力必然會逐漸消失，因此，焦?fàn)t高壓氨水噴射循環系統的高低壓轉換選用傳統結構的L型三通球閥，無論如何改進閥座材料或提高加工裝配精度，只能適當延長閥門的使用壽命，但閥門使用一段時間后必然會產生泄漏。

    超達集團在深入分析該系統工況參數和傳統結構的L型三通球閥產生泄漏的原因后，經反復試驗研究，終天研制成功了采用球閥和止回閥組合成一體的全新結構的組合式三通閥，從而徹底解決了傳統結構的L型三通球閥存在的易泄漏、壽命短的問題，大量的試驗與實際使用表明，組合式三通閥的使用壽命比L型三通球閥提高了十倍以上。

組合式三通球閥產品特點

    超達研制生產的組合式三通球閥具有管道壓力推動球體輔助密封、結構長度與L型三通球閥相同、操作方式與L型三通球閥相同、整體式閥體結構設計等結構特點：

   1、組合式三通球閥除了具有鑄鋼球閥的流體阻力小、啟閉迅速、密封性能好等優點外，組合式三通球閥采用整體式結構設計，簡單、緊湊、輕巧、耐用，與常用的兩體式球閥比較，取消了中間的兩個螺栓連接法蘭，減少了泄漏點，密封更加可靠。采用增強聚四氟乙烯閥座，耐壓、耐溫、耐磨性能更好，使用壽命更長。
   2、由于組合式三通球閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通球閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
   3、組合式三通球閥的結構長度及連接尺寸與傳統的L型三通球閥相同，更換閥門方便。
   4、組合式三通球閥操作簡單方便，與傳統的L型三通球閥完全相同。
   5、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。

組合式三通球閥標準規范

 設計制造標準：Q/ZCD 02-2008
 結構長度標準：GB/T 12221
 連接法蘭標準：GB/T 9113、JB/T 79.1、HG/T 20592等
 試驗檢驗標準：GB/T 13927、GB/T 26480、JB/T9092

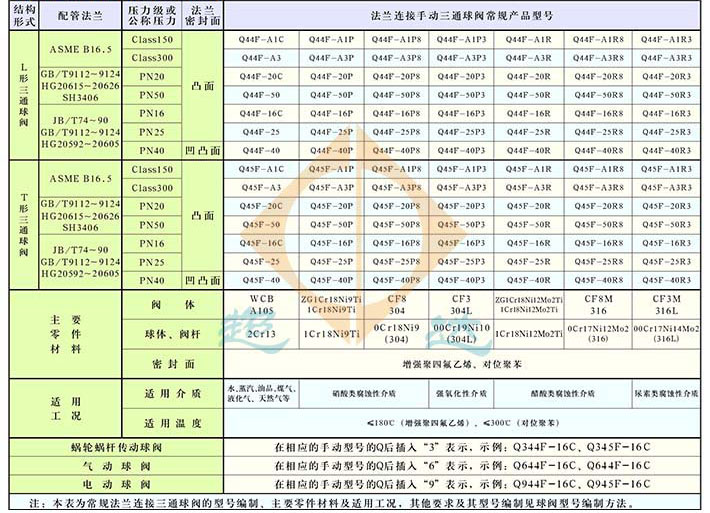

組合式三通球閥零件部件材料

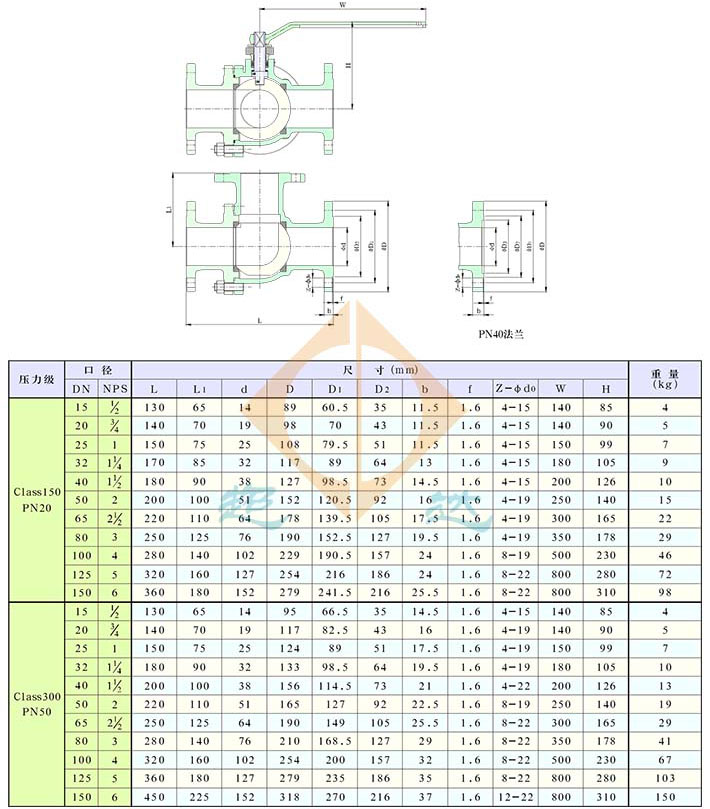

組合式三通球閥結構外形尺寸
